Spajanje HPS / MH lampe

[Stipe]

Je. Evo pa spoji ovako i vidi ako radi. Drugacija je prigusnica, al isto imas 2 pina.



[jopezg]

Hvala ti na pomoci hpsica radi , cujem blago zujanje iz prigusnice i propaljivaca. Koliko sam uspio procitat to je normalno.



[worrda]

Pozdrav svima, bio sam u dućanu i htio kupit eti 250w prigušnicu. To bi znao spojit, prodavac mi je ponudio ovo i ja uzeo . Sada neznam kak spojit



[Stipe]

Ovaj konektor na drugoj slici ustekas u struju, a ovo di ti kabel izlazi na provj slici spojis na grlo od lampe/reflektora.
plava da jednu stopicu, smedja na drugu stopicu i zuto-zelenu ako zelis spojis na saraf neki od reflektora.
e da. i drzi prigusnicu na 250W ako koristis 250W lampu.



[worrda]

Ovaj konektor na drugoj slici ustekas u struju, a ovo di ti kabel izlazi na provj slici spojis na grlo od lampe/reflektora.
plava da jednu stopicu, smedja na drugu stopicu i zuto-zelenu ako zelis spojis na saraf neki od reflektora.
e da. i drzi prigusnicu na 250W ako koristis 250W lampu.

Hvala Stipe, ali tu nema sherafa il tak nešto. Alii našel sam nekakav kabel od kompa doma da paše. To je za input, neznam kaj sa outputom. Dali da capnem ovaj kabel i spojim žice na grlo ili da idem kupovat kabel?



[Stipe]

To je to. Ovo ustekas u sturju a na ovaj drugi kraj (output) ide lampa.
Trebas kupit ovaj kabel

zice iz tog gabela se spajaju na grlo/lampu i to je to.



[worrda]

Hvala



[koNet]

Pozdrav. Nov sam u indooru, sa elektrikom sam dosta loš, pa bi vas htio upitati za savjet. Kupio sam iz hempatie prije cca godinu dana kit 400w hps, dobio sam ovo što je na slikama točno ovako, znači nisam do sad ja ništa dirao žice ni ništa, plus silvaniju lampu koju nema potrebe da slikam. Zanima me par stvari. Prvo, da li mi je potreban i starter uz ovo ili je starter uključen uz samu prigušnicu kao što sam ja to mislio kad sam naručio pošto sam naručivao komplet, bilo mi je i logično tako? Drugo, da li ima veze na koju stranu spojim plavu i smeđu žicu na grlu ( pretpostavljam da nema, ali volio bi potvrdu toga)? I treće, i meni najbitnije, s čim da ušarafim tu žicu u grlo, , i gdje uzemljenje ukopčati, pošto nisam dobio nikakve šarafe te veličine da odgovoraju, a ponavljam, dosta sam loš sa elektrikom, tak da nemam ni dijelova nikakvih sa strane da mogu iskoristiti?

Unaprijed hvala, i nadam se da uskoro kreće i moj prvi indoor koji će biti popraćen i ovdje u vidu nekog dnevnika



[Greenland]

Starter ti je u toj metalnoj kutiji.

Braon i plavu zicu povezes sa grlom, zeleno zuta ti je uzemljenje.

U grlu imas dva mala srafica koja se odvrnu, zatim gore navedene dve zice gurnes u rupice i zategnes sraf..

Nadam se da sam ti kolko tolko pomogao



[koNet]

hvala puno, sastavljeno upravo, radi sve



[PRTIIForLajf]

Mene zanima sijalica Osram 125w, imam je u ladici pa bih je zamijenio sa ovim CFL-kama sto su mi u boxu, konkretno me zanima da li mi treba prigusnica i jos nesto uz nju posto nisam puno citao za ove tipove sijalica, samo me cfl zanimao pa slabo znam u vezi ovih i kako bih ja to spojio. Poozz vutroljupcii



[budalin]

Daj neku sliku lampe.
Ako je to ona sto je iznutra "obojena" bijelim prahom, nista od toga, nije to za nas sport.



[PRTIIForLajf]

Nista drug bojim se da je to ta, ostajem na cfl. Hvala veliko



[Long balls Larry]

Zamolio bi samo za provjeru da budem siguran. Spojio sam smedu zicu skroz lijevo. Plavu desno do nje. Zemlju nisam jer je sema takva iako na reflektoru imam spoj za uzemljenje pa ne kuzim zasto ako je dobro i ovako..

Uglavnom，ono sto me muci je gdje koju zicu u samo grlo? Negdje sam procitao da je nebitno. Moze potvrda?

Ako sam sve dobro shvatio，moram samo jos ovo kopirat na drugu stranu (plava zica lijevo，smeda desno) i spojit uzemljenje iz utikaca na sam balast?

Ovu spojnicu na balastu su drzala 2 pre tanka sarafa. Stavio sam 3 deblja. Nece smetat?

Mislim utiplat saraf u zid i zakacit ju samo da visi recimo 5cm od zida. Jeli to ok?



[PowerSeed]

Negdje sam procitao da je nebitno.

da, nebitno je, al ne znam da li je bitno da se drzis sheme sa balasta. a ti se ne drzis jer tamo struja ulazi u balast sa desne strane a sa leve ide u grlo, a ti stavio ulaz struje sa leve. nisam nikad radio sa balastom sa integrisanim starterom pa ne znam da li je to bitno al ja bih se drzao sheme kad vec postoji



[Long balls Larry]

to samo tako izgleda, taj kabel ce bit za zarulju. ovaj desni za uticnicu nisam jos kupio. nemam vise 3x2,5mm kabla.

e, nesto bi jos pitao. mjerim sa sublerom zicu od ovog kabla. znaci skinuo izolaciju i mjerim. ono nesto ispod 2mm. zar nebi ta zica trebala bit 2,5mm ili 1,5mm debljine ona tanja? malo me iznenadilo..



[Stipe]

Sve ok. lijevi dve u lampu, desne dve u struju, nebitno kak okrenes zice.
ovo za promjer nemam pojma a nije ni bitno i da je 1.5, sto se tice struje



[Z&N]

Uglavnom，ono sto me muci je gdje koju zicu u samo grlo? Negdje sam procitao da je nebitno.

Kako svi pročitate to, a nitko ne pročita kad ja napišem na pun q mjesta da je bitno
Imaš nacrtano, tako spoji. Koliki je to problem?
Na utikaču si sa markerom označi koja žica ti treba ići na fazu (ne vidim oznake na slici, ali ponekad je F ili L) i u utičnici sa ispitivačem provjeri kako da utakneš.
Sad će se netko naći i opet mi reći nešto u stilu "ja već godinamam growam i nikad nisam pazio na to". Nemoj Neda mi se opet objašnjavati zašto, al ako je na shemi nacrtano, onda treba tako i spojiti.

mjerim sa sublerom zicu od ovog kabla. znaci skinuo izolaciju i mjerim. ono nesto ispod 2mm. zar nebi ta zica trebala bit 2,5mm ili 1,5mm debljine ona tanja?

2.5mm2



[Long balls Larry]

@Stipe ok hvala. a valjda je ovo 2,5mm2 kabel

E da i taj kable je dosta krut i neda reflektoru mira, tj drzi ga van pozicije. jeli se moze kupit 3x2,5mm2 ili cak 2x2,5mm2 kabel koji je dosta savitljiv i mekan? bar da povezem balast i reflektor s njim..

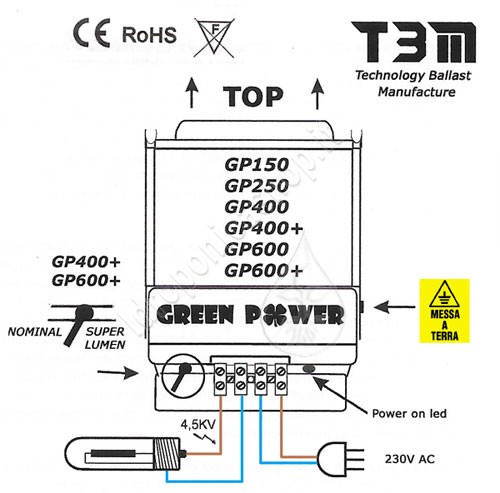

@Zlo&Naopako nacrtali su i talijani ali toliko su glupi da su crtali u crno bijelom bez ikakvih oznaka.. pa sam sad bas trazio i uspio naci sliku u boji:

http://www.greencountry.biz/wp-content/uploads/2016/06/ballast-schema-tbm-greenpower.jpg

e sad, ti meni objasni ako ti nije toliki problem zasto je bolje tako da provjerim di je faza i da uvijek tako ustekavam? bas me zanima.

Ok 2,5mm2. Znaci da bi zica trebala bit nesto ispod 1,6mm debljine, a moj kineski mali subler kaze 1,9mm. zasto je to uopce u mm2??? zar nebi promjer bio puno jasniji tu?



[Stipe]

E da i taj kable je dosta krut i neda reflektoru mira

zbog toga se koriste licnasti kabeli, oni sto imaju hrpu stinih zicica. trazis kvadraturu koju oces ali sa licnama.
